Automatische productie van goudbalken
Technische parameter
1Naam en doel van de uitrusting

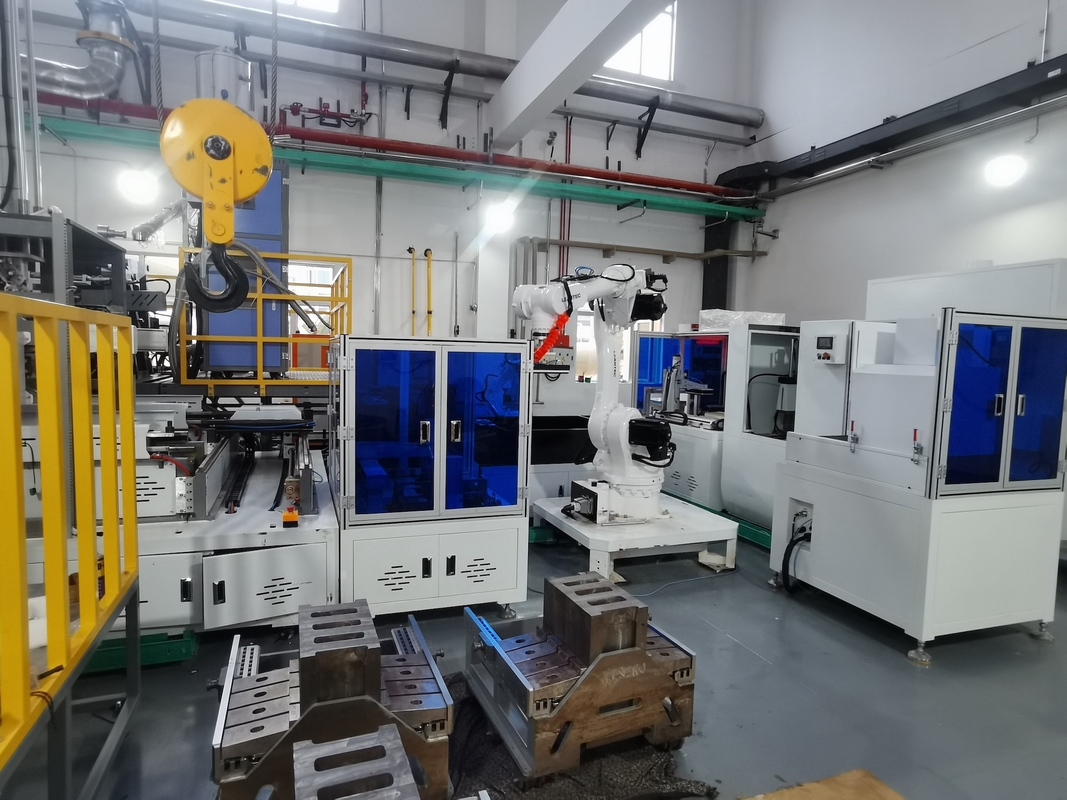

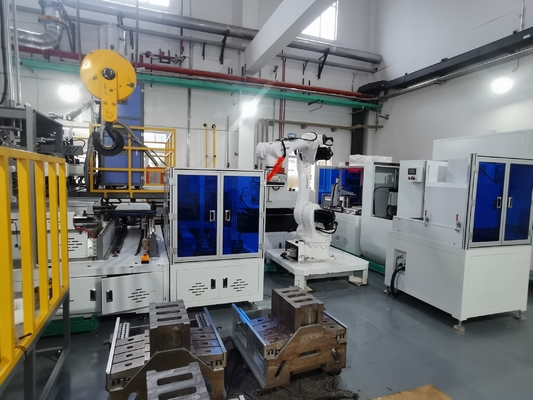

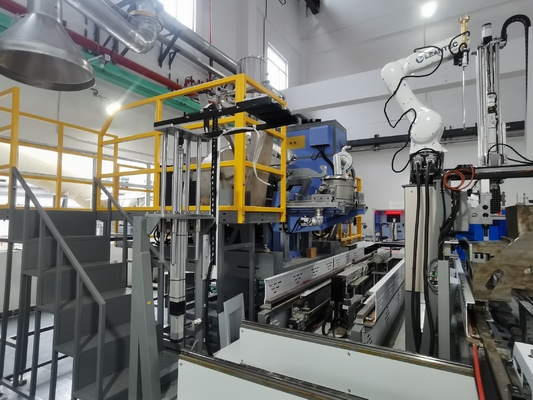

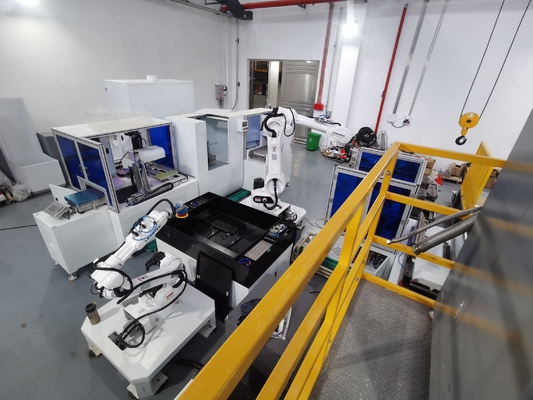

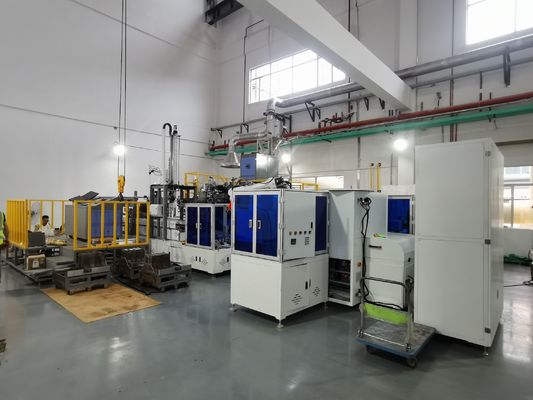

Naam van de apparatuur: Volledig automatische productielijn voor goudbalken
Gebruik van apparatuur: productie van 1 kg goudblokken
Het productkwaliteitoppervlak is glad, vlak, zonder gaten, krimppatronen, scheuren, afgeronde randen zonder gebreken en de fysische specificaties, uiterlijk,en gewicht van 1 kg goudblokken voldoen aan de normen van Shanghai Gold Exchange en Shanghai Futures Exchange
2.Lijst van de apparatuurconfiguratie
| - Nee, niet echt. |
project |
Specificaties, modellen en parameters |
Notities |
| 1 |
Automatische ontbinding van ingots |
JD1KG |
|
| 2 |
Kristallisatie koelsysteem |
JD1KG |
|
| 3 |
Automatisch transportsystem |
JD1KG |
|
| 4 |
Systeem voor het reinigen, scannen, coderen, stempelen en wegen van goudbalken |
JD1KG |
|
3.Constructie-ondersteunende toestand configuratie tabel en waterweg diagram
| Reeksennummer |
naam |
hoeveelheid |
Kracht |
Gewicht |
| Eén |
Lijn voor de productie van goudbalken |
1 set |
120 kW per eenheid |
Ongeveer 3,5 ton. |
| Twee. |
Reiniging, scannen, coderen, stempelen van goudblokken, wegen van goudblokken, palletisering van goudblokken |
1 eenheid |
1 kW per eenheid |
Ongeveer 2T. |
| Koelsysteem |
| - Nee, niet echt. |
naam |
hoeveelheid |
Kracht |
gewicht |
| 1 |
IJswatermachine luchtgekoeld type |
1 set |
22 kW |
400 kg |
|
Compressorgas van kaliber DN25 van 0,6mpa tot 0,8mpa
Nitrogeen 999,9-999,9 maximaal verbruik per uur, 10 kubieke meter
Druk 2,5-3,5 kg
|
Opmerking:
1De water-, elektriciteits- en gasleidingen in de apparatuur worden door partij B in de apparatuur geleverd en geïnstalleerd.
De eerste partij moet de externe water-, elektriciteits- en gasleidingen voor de apparatuur voorbereiden.
2De eerste partij moet voldoen aan de eisen voor het toegangskanaal van de apparatuur: de maximale grootte van een enkel stuk (breedte 3 meter * hoogte 3 meter)
4. Technische vereisten voor apparatuur en processtroom
(Beschrijving van de processtroom voor de productielijn voor goudbalken)
4.1) Procesbeschrijving van het gietsysteem voor goudbalken:
De gouden kralen worden handmatig gewogen en in opslagplaatsen geplaatst (8 opslagapparaten).Vacuümverwarming en smelten smelten de gouden kralen in vloeibaar goud. Vacuümkristallisatie wordt uitgevoerd. Gasbeschermingskoelvormen worden gebruikt om de malen te duwen.De malen worden automatisch bedekt en de afgewerkte goudbalken worden door een robotarm opgehaald- Ik heb het niet.
4.2)Procesbeschrijving voor het schoonmaken van goudbalken, het scannen van het uiterlijk, het coderen, het stempelen van logo's, het wegen en het palletisatiesysteem:
The finished gold ingots are transported to the cleaning station by a robotic arm - surface cleaning - the robotic arm sends the gold ingots to the drying device - drying is completed and the appearance is scanned - qualified products enter the pneumatic marking coding (or laser marking) - marking is completed and stamped LOGO - gold ingot weighing - gold ingot stacking, worden gekwalificeerde producten naar de pallet vervoerd (niet-gekwalificeerde producten worden door de robotarm opgehaald en in het niet-gekwalificeerde productstation geplaatst.
5. 1,Goud ingot giet systeem
| Stroomvoorziening |
380V/50Hz/driefasige vijfdraad |
|
Gegooid goud
efficiëntie
|
50 kg/uur |
| Afmetingen van de apparatuur |
Ongeveer 6 meter (L) X 3 meter (W) X 1,8 meter (H) |
| Vlamloze tunneloven |
Het omvat functies zoals het laden van de malen, het vervoeren, het verwarmen (smelting, stikstofbescherming), het kristalliseren, het koelen, het verwijderen van de malen en het plaatsen van de malen,met een diameter van niet meer dan 10 mm,De temperatuur van het uitgangsbalk is minder dan 40°C.
|
| Standard voor goudbalken |
Het oppervlak van het gegoten goudbalk is glad, vlak, zonder gaten, krimppatronen, scheuren en afgeronde randen zonder gebreken. The product complies with GB/T 4135- The appearance standards of 2016 and the appearance requirements of LBMA London Gold and Silver Exchange can meet the registration requirements of the London Stock Exchange on a daily basis. |
| Laad- en lossysteem voor malen |
Gebruik van modules voor het transport en plaatsen van malen, aangestuurd door een elektronisch pneumatisch systeem met zuigbekers en hoekrotende robotarmen op het malstation.
(Tijdens de automatische werking van de machine is één bediener vereist.)
(De bediener hoeft alleen maar goudkralen aan het werkstation van de machine toe te voegen en de gestapelde goudbalken te verwijderen)
|
| Automatiseringseisen |
) |
| Controle en bescherming van apparatuur |
PLC- en touchscreenbesturing, met inbegrip van apparatuurbescherming tegen oververhitting, overspanning, onderwater en automatische bescherming tegen storing en letsel. |
| Het rek is gemaakt van (gebakken anti-corrosie verf) materiaal |
| Bijbehorende koelinstallatie voor middenfrequente ovens en voor het koelen van goudbalkcristallisatie |
5.2 Codeeringssysteem voor het reinigen en wegen van goudbalken
| Stroomvoorziening 380V/50Hz/driefasige vijfdraad |
|
De productiecapaciteit van goudbalken bedraagt 50 kg/uur en het gewicht van goudbalken is 1 kg.
Moet in staat zijn om 50 1 kg goudblokken binnen 1 uur vast te houden
|
| stapel |
Gebruik geïmporteerde zuigbekers om goudbalken op te zuigen en zorg ervoor dat het oppervlak van de balken niet gekrast is
(eenmalige actietijd < 20 s)
|
|
De belasting van de robotarm is groter dan 6 kg, en het kan stabiel bereiken
het vastpakken en plaatsen van goudbalken op meerdere stations
|
| Coderingssysteem |
Druksnelheid 50-150 mm/s |
| Reinigingssysteem |
Reinig de zes zijden van het goudbalk |
| De volledige uitrusting moet beperkt blijven tot het aangewezen gebied. |
3000*1800*1800MM ((L*W*H) |
5.3Lijst met complete componenten voor de host
|
- Nee.
|
Naam van de volledige host en standaardaccessoires |
Hoeveelheid |
| 1 |
Systemen voor het smelten van ingots en automatische vervoeringen |
1 set |
| 2 |
monitoringssysteem |
1 set |
| 3 |
PLC-elektrisch besturingssysteem |
1 set |
| 4 |
waterkoeling |
1 set |
| 5 |
andere, met een breedte van niet meer dan 50 mm |
1 set |
| 6 |
Opgeloste kristalliseringsovens |
1 set |
| 7 |
Automatisch demoldingssysteem |
1 set |
| 8 |
Systeem voor het reinigen en polijsten van goudbalken |
1 set |
| 9 |
CCD-visueel inspectiesysteem |
1 set |
| 10 |
Automatisch coderings-markeringssysteem |
1 set |
| 11 |
Bijbehoren en gespecialiseerde gereedschappen |
1 set |
| 12 |
Installatie-, debugging- en opleidingskosten |
1 set |
5. 4, reserveonderdelen en kwetsbare onderdelen lijst met machine)
| - Nee, niet echt. |
naam |
Specificatie en model |
Eenheid |
Hoeveelheid
|
Aansluitend deel |
| 1 |
Ingotvorm |
1 kg |
套 |
15 |
Ingot gietsysteem |
| 2 |
Intervalblok |
aangepast |
stuks |
15 |
Ingot gietsysteem |
|
3
|
een sukkel |
routine |
stuks |
10 |
vervoerstelsel |
| 4 |
opslagplaat voor goudbalken |
aangepast |
stuks |
4 |
opslagsysteem |
5.5Beheersysteem en stroomtoevoer
1)Stelsel van stroomvoorziening: driefasig vijfdraadsysteem
2)Elektrische onderdelen:
Schneider, Mitsubishi, Omron, Chint en andere merken (PLC neemt Mitsubishi Q-serie uit Japan aan)
3)Bestuurskast:
Plaatmateriaal: 1,5 ijzeren plaat+gebakken roestbestrijdende verf, corrosiebestrijdende verf, aluminium, 304 roestvrij staal
Stofomgeving: explosiebestendige kast (productie met nationale vergunning)
Installeer een ventilatiesysteem en een warmteafvoer om ervoor te zorgen dat de temperatuur binnen de bedieningskast minder dan 30 ° C stijgt
4)De bedieningsapparatuur moet voorzien zijn van voldoende noodstop- en uitschakelknoppen en -schakelaars.
De start-, stop- of andere functieknoppen zijn voorzien van indicatorlichten die voldoen aan de nationale veiligheidsvoorschriften inzake kleuren;
Systemen met regelvereisten zoals temperatuur, druk en doorstroming moeten worden uitgerust met overeenkomstige instrumenten.
Alle onderdelen die bescherming vereisen, moeten voorzien zijn van beschermende voorzieningen en elektrische vergrendelingen.
Bij gebruik van PLC's of andere systeembesturingselementen is het programma open.
